Įmerkiamas termostatas GTT
Mechaninis temperatūros valdymas
Šildymo ir vėsinimo sistemų valdymui
Idealiai tinka šilumos ir procesų inžinerijai
Tiesioginis procesų valdymas
Jautriojo elemento išmatuota temperatūra sukelia matavimo skysčio tūrio pasikeitimą. Veikianti jėga aktyvuoja elektrinį perjungimą. Gilzė suteikia galimybę sandariai sumontuoti termostatą įvairiose slėgiminėse talpyklose.
Pritaikymo sritis
Skirtas mechaniniam temperatūros valdymui ir ribojimui. Prietaisas tinkamas naudoti šilumos ir technologinės inžinerijos srityse. Buitiniai ar pramoniniai šildymo ir vėsinimo procesai gali būti tiesiogiai kontroliuojami procese.
Techniniai duomenys
Tipas
GTT/TC2
Darbo ribos
0/90°C
Leistinas nuokrypis
±1 K, kai aplinkos temperatūra 20°C
Perjungimo diferencialas
∆T 4 ± 1 K
Nustatymo skalė
GTT/7RG: išorinė
GTT/7HG: vidinė
Jautrusis elementas
Skystinis, ø 8 mm
Ilgis: 100, 150 ar 200 mm
Darbo temperatūros ribos
Zondas: maks. 130°C
Korpusas: maks. 85°C
Proceso slėgis
Maks. 4 bar
Zondas
Varis
Korpusas
Plastikas (PVC), pilkas (RAL 7035)
Kabelio įvadas
Plastikas (PVC), pilkas (RAL 7035), M 20 x 1,5
Apsaugos klasė
IP 20 (EN 60529)
Laiko konstanta
DIN-patikrinta
DIN EN 14597:2012-09
Registracijos numeris TR/STB 1211
Reakcijos laikas
1 K/min
Elektros prijungimo kontaktas
Perjungimo kontaktas
Kontaktų apkrova
NC 10 (2.5) A 250 V AC
NO 6 (2.5) A 250 V AC
Opcijos
- Individualios versijos
Korpuso tipai ir išmatavimai, mm

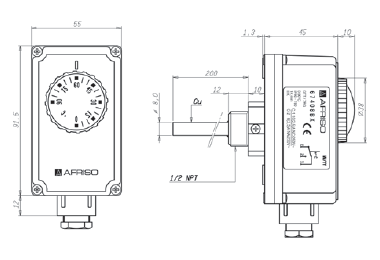

GTT/7RG išorinė skalė

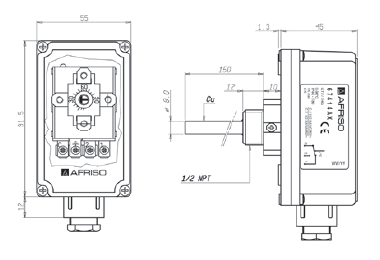

GTT/7HG vidinė skalė
Prijungimo schema
 |
Nustatymo skalė | Darbo ribos/perjungimo taškas | Kapiliaro ilgis | Gilzės ilgis | Tipas | Užsakymo kodas |
| Išorinė | 0/90°C | – | 100 mm | GTT/7RG | 67407X | |
| Išorinė | 0/90°C | – | 150 mm | GTT/7RG | 67408AX | |
| Išorinė | 0/90°C | – | 200 mm | GTT/7RG | 67408BX | |
| Vidinė | 0/90°C | – | 100 mm | GTT/7HG | 67413X | |
| Vidinė | 0/90°C | – | 150 mm | GTT/7HG | 67414AX | |
| Vidinė | 0/90°C | – | 200 mm | GTT/7HG | 67414BX | |
| Fiksuota | 100°C | – | 100 mm | GST/9SG | 67417X |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Būsena / pakaitalas |
|---|---|---|
| Įmerkiamas termostatas GTT | 67407X | Nebegaminamas |
| Įmerkiamas termostatas GTT | 67408AX | Nebegaminamas |
| Įmerkiamas termostatas GTT | 67408BX | Nebegaminamas |
| Įmerkiamas termostatas GTT | 67413X | Nebegaminamas |
| Įmerkiamas termostatas GTT | 67414AX | Nebegaminamas |
| Įmerkiamas termostatas GTT | 67414BX | Nebegaminamas |
| Įmerkiamas termostatas GTT | 67417X | Būsena tikslinama |
