Kapiliarinis apsaugos nuo perkaitimo termostatas STB
Idealiai tinka šildymui ir apdirbimo pramonei
Apsauga nuo didžiausios temperatūros viršijimo
Nėra išorinio maitinimo šaltinio
Rankinis atstatymas
Jautriojo elemento išmatuota temperatūra sukelia matavimo skysčio tūrio pasikeitimą. Kai temperatūra viršija kritinę vertę, įrenginys suveikia, įsijungia potencialiai neutralus kontaktas ir sistema yra pervedama į apibrėžtą saugią būseną. Kai temperatūra sumažėja maždaug 15 K, įrenginys gali būti atstatytas ir sistema grąžinama į darbo režimą.
Pritaikymo sritis
Šildymo ir perdirbimo pramonės šakose egzistuoja daug apsaugos nuo perkaitimo pritaikymo sričių. Šie įrenginiai naudojami vandens temperatūros stebėjimui skysto ir dujinio kuro katiluose. Apsaugos nuo perkaitimo termostatas turi rankinį atstatymo mygtuką, kuris turi būti įjungtas, norint atrakinti.
Techniniai duomenys
Tipas
LS1
Įsijungimo taškas
100°C
Leistinas nuokrypis
+0 K
-6 K, kai aplinkos temperatūra 20°C
Aplinkos temperatūros įtaka
0,25°C/°C
Perjungimo diferencialas
∆T 15 ± 8 K
Automatinis išsijungimas
Taip
Jautrusis elementas
Skystinis, ø 6,5 x 95 mm
Darbo temperatūros ribos
Zondas: maks. 125°C
Korpusas: maks. 80°C
Zondas ir kapiliarinis vamzdelis
Varis
Kapiliaro ilgis
Varinis kapiliarinis vamzdelis su PVC danga, juodas. L=1000, 1500 mm
Apsaugos klasė
IP 00 (EN 60529)
Laiko konstanta
DIN-patikrinta
DIN EN 14597:2012-09
Registracijos numeris TR/STB 1211
Elektros prijungimo kontaktas
Perjungimo kontaktas
Kontaktų apkrova
NC 16 (2,5) A 250 V AC
NO 0,5 A 250 V AC
Opcijos
– Kitos darbo ribos
– Kitas kapiliarinio vamzdelio ilgis
– Individualios versijos
Korpuso tipai ir išmatavimai, mm

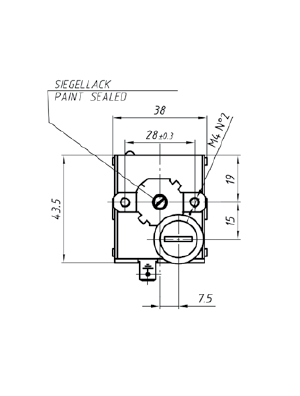

STB korpuso išmatavimai

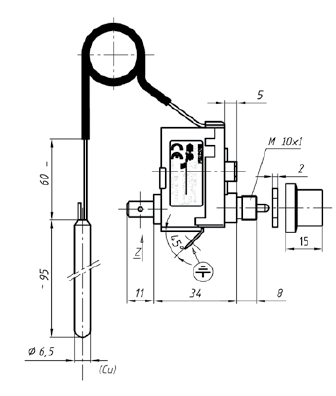

STB korpuso ir zondo išmatavimai
Jungtys
Prijungimo schema
 |
Kontaktas | Darbo ribos/perjungimo taškas | Kapiliaro ilgis | Tipas | Užsakymo kodas |
| Potencialiai neutralus | 100°C | 1000 mm | STB LS1/971 FU | 67276X | |
| Potencialiai neutralus | 100°C | 1500 mm | STB LS1/971 FU | 67277X | |
| Lengvas | 100°C | 1000 mm | STB LS1/971 F1 | 67273X | |
| Lengvas | 90/110°C | 1000 mm | ETB LS1/961 E1 | 67619 | |
| Lengvas | 110°C | 1500 mm | STB LS1/961 F1 | 67288X | |
| Potencialiai neutralus | 75°C | 1000 mm | STB LS1/971 FU | 67585X |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Būsena / pakaitalas |
|---|---|---|
| Kapiliarinis apsaugos nuo perkaitimo termostatas STB | 67276X | Yra kataloge |
| Kapiliarinis apsaugos nuo perkaitimo termostatas STB | 67277X | Yra kataloge |
| Kapiliarinis apsaugos nuo perkaitimo termostatas STB | 67273X | Yra kataloge |
| Kapiliarinis apsaugos nuo perkaitimo termostatas STB | 67619 | Yra kataloge |
| Kapiliarinis apsaugos nuo perkaitimo termostatas STB | 67288X | Yra kataloge |
| Kapiliarinis apsaugos nuo perkaitimo termostatas STB | 67585X | Yra kataloge |
