Paviršinis termostatas GAT
Mechaninis temperatūros valdymas
Idealiai tinka grindinio šildymo sistemoms
Temperatūros ribojimas vamzdynuose
Lengvas montavimas spyruoklės pagalba
Esminis kontaktinių termostatų elementas yra bimetalinė juostelė (dviejų metalų kompozicija su skirtingais terminio plėtimosi koeficientais). Kai temperatūra pasikeičia, bimetalinė juostelė sulinksta, kas sukelia elektrinį jungimą.
Pritaikymo sritis
Paviršinio montavimo termostatas turi spyruoklę, skirtą montuoti ant 16 – 100 mm diametro vamzdžių. Versija su vidine temperatūros nustatymo iki 60°C skale, specialiai pritaikyta grindinio šildymo sistemoms.
Techniniai duomenys
Tipas
GAT
Darbo ribos
20/60°C ir 20/90°C
Leistinas nuokrypis
+2 K/ -8 K
Perjungimo diferencialas
ΔT 8 ± 3 K
Nustatymo skalė
GAT/7RC: išorinė
GAT/7HC: vidinė
Darbo temperatūros ribos
Korpusas: maks. 85°C
Korpusas
Viršutinė dalis: plastikas (PVC), pilkas (RAL 7035)
Bazinė plokštė: cinkuotas plienas
Kabelio įvadas
Plastikas (PVC), pilkas (RAL 7035), M 20 x 1,5
Apsaugos klasė
IP 20 (EN 60529)
Reakcijos laikas
1 K/min
Elektros prijungimo kontaktas
Perjungimo kontaktas
Kontaktų apkrova
NC 16 (2.5) A 250 V AC
NO 2.5 A 250 V AC
Opcijos
- Apsauginis paviršinis termostatas su korpusu rankiniu atstatymu, tipas GSA/TCS (skystinis)
Korpuso tipai ir išmatavimai, mm

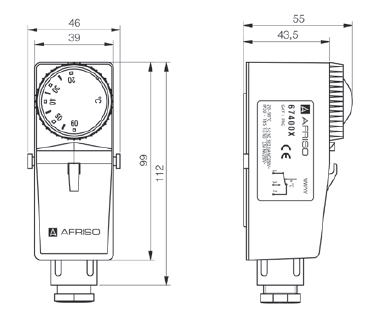

GAT/7RC išorinė skalė

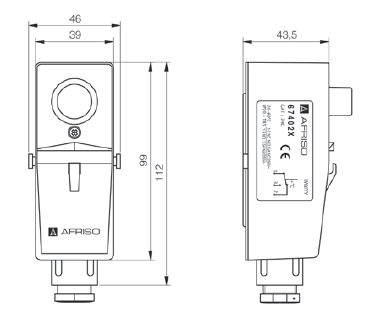

GAT/7HC vidinė skalė
Prijungimo schema
 |
Nustatymo skalė | Darbo ribos/perjungimo taškas | Kapiliaro ilgis | Gilzės ilgis | Tipas | Užsakymo kodas |
| Išorinė | 20/60°C | – | – | GAT/7RC | 67400X | |
| Išorinė | 20/90°C | – | – | GAT/7RC | 67401X | |
| Vidinė | 20/60°C | – | – | GAT/7HC | 67402X | |
| Vidinė | 20/90°C | – | – | GAT/7HC | 67403X | |
| Vidinė | 30/70°C | – | – | GSA/9SC | 67404X |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Būsena / pakaitalas |
|---|---|---|
| Paviršinis termostatas GAT | 67400X | Nebegaminamas |
| Paviršinis termostatas GAT | 67401X | Nebegaminamas |
| Paviršinis termostatas GAT | 67402X | Nebegaminamas |
| Paviršinis termostatas GAT | 67403X | Nebegaminamas |
| Paviršinis termostatas GAT | 67404X | Būsena tikslinama |
