Termostatas su kapiliariniu vamzdeliu GTK
Mechaninis temperatūros valdymas nuotoliniam matavimui
Šildymo ir vėsinimo sistemų valdymui
Idealiai tinka šilumos ir procesų inžinerijai
Jautriojo elemento išmatuota temperatūra sukelia matavimo skysčio tūrio pasikeitimą kapiliariniame vamzdelyje. Veikianti jėga aktyvuoja elektrinį perjungimą. Gilzė suteikia galimybę sandariai sumontuoti termostatą įvairiose slėgiminėse talpyklose.
Pritaikymo sritis
Skirtas nuotoliniam mechaniniam temperatūros valdymui ir ribojimui. Prietaisas tinkamas naudoti šilumos ir technologinės inžinerijos srityse. Buitiniai ar pramoniniai šildymo ir vėsinimo procesai (ypač saulės sistemos) gali būti tiesiogiai kontroliuojami ir stebimi.
Techniniai duomenys
Tipas
GTK/TC2
Darbo ribos
0/90°C
Leistinas nuokrypis
±3 K, kai aplinkos temperatūra 20°C
Perjungimo diferencialas
∆T 4 ± 1 K
Nustatymo skalė
Išorinė
Jautrusis elementas
Skystinis, ø 6,5 x 95 mm
Darbo temperatūros ribos
Zondas: maks. 150°C
Korpusas: maks. 80°C
Zondas
Varis
Korpusas
Plastikas (PVC), pilkas (RAL 7035)
Kabelio įvadas
Plastikas (PVC), pilkas (RAL 7040), M 20 x 1,5
Kapiliaro ilgis
Varinis kapiliarinis vamzdelis su PVC danga, juodas, L = 1 000, 2 000 mm
Apsaugos klasė
IP 40 (EN 60529)
Laiko konstanta
DIN-patikrinta
DIN EN 14597:2012-09
Registracijos numeris TR/STB 1211
Elektros prijungimo kontaktas
Perjungimo kontaktas
Kontaktų apkrova
NC 10 (2.5) A 250 V AC
NO 6 (2.5) A 250 V AC
Opcijos
- Individualios versijos

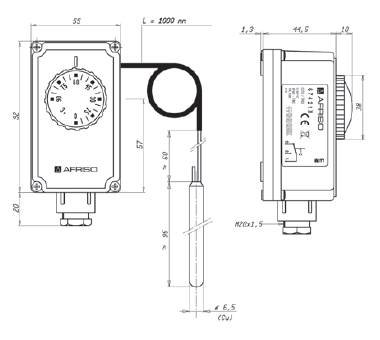

Korpuso tipai ir išmatavimai, mm
GTK/7RD išorinė skalė
Prijungimo schema
 |
Nustatymo skalė | Darbo ribos/perjungimo taškas | Kapiliaro ilgis | Gilzės ilgis | Tipas | Užsakymo kodas |
| Išorinė | 0/90°C | 1000 mm | – | GTK/7RD | 67421X | |
| Išorinė | 0/90°C | 2000 mm | – | GTK/7RD | 67424X | |
| Vidinė | 70/110°C | 1500 mm | – | GSK/9SF | 67418 |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Būsena / pakaitalas |
|---|---|---|
| Termostatas su kapiliariniu vamzdeliu GTK | 67421X | Būsena tikslinama |
| Termostatas su kapiliariniu vamzdeliu GTK | 67424X | Būsena tikslinama |
| Termostatas su kapiliariniu vamzdeliu GTK | 67418 | Būsena tikslinama |
