Termostatinis sumaišymo vožtuvas, serija ATM

Termostatinio vožtuvo korpusas pagamintas iš žalvario lydinio DZR. Vožtuvo rankenėle yra nustatoma vandens temperatūra 35 – 60° ribose (šildytuvams, prijungtiems prie centrinės vandens šildymo sistemos) arba 20 – 43°C ribose (rekomenduojama grindų šildymui ir karštam vandeniui pvz. vaikų darželiuose). Temperatūra nustatoma dviguboje skalėje (padėtis ir temperatūra). Plastikinis dangtelis apsaugo nuo atsitiktinių nustatymo pakeitimų. Per dangtelio langelį matosi esama vožtuvo padėtis. Be to dangtelis turi auseles plombai, kuri apsaugos nuo nepageidaujamo vožtuvo reguliavimo. Funkcija „be apsiplikymo“ blokuoja karšto vandens tiekimą, jei nutrūksta šalto vandens tiekimas, taip apsaugoma nuo nudegimų karštu vandeniu. ATM termostatiniai vožtuvai nereikalauja priežiūros. Jie gali būti montuojami bet kurioje padėtyje.

Pritaikymo sritis

Termostatinis sumaišymo vožtuvas ATM yra skirtas karšto vandens, kuris yra tiekiamas į radiatorius, praustuvų ir dušų maišytuvus, temperatūros reguliavimui. Šį vožtuvą būtina naudoti visur, kur yra būtina apsauga nuo apsiplikymo, greita reakcija į vandens temperatūros ar slėgio pasikeitimus. Vožtuvas ATM užtikrina saugų vandens temperatūros padidinimą karšto vandens šildytuvuose apsisaugojimui nuo Legionella bakterijos, nekeliant grėsmės vartotojų apsiplikymo rizikai. Taip pat šis vožtuvas gali būti montuojamas šiltų grindų sistemose, kuriose pakeičia sudėtingas ir brangias jų valdymo sistemas. Darbinė termostato terpė – švarus vanduo arba vandens ir glikolio (ne daugiau 50%) mišinys.

Kuriant naujos kartos termostatinį sumaišymo vožtuvą, buvo įgyvendinta eilė novatoriškų sprendimų, kurie leido dar labiau pagerinti produkto darbinius parametrus. Svarbiausi pasikeitimai yra vožtuvo vidinėje konstrukcijoje. Naujo vožtuvo unikalumo ir funkcionalumo patvirtinimu tapo būtinybė patentuoti šios kartos vožtuvų konstrukciją.

Komplektacija

Kartu su moduliu komplektuojami 2 kolektorių laikikliai, kurių atstumas tarp centrų yra 220 mm. Šie laikikliai naudojami tuo atveju, jei modulinį mazgą jungiame prie kolektoriaus, kurio atstumas tarp centrų nėra 220 mm.

Techniniai duomenys



Nomenklatūra

Pritaikymo schemos

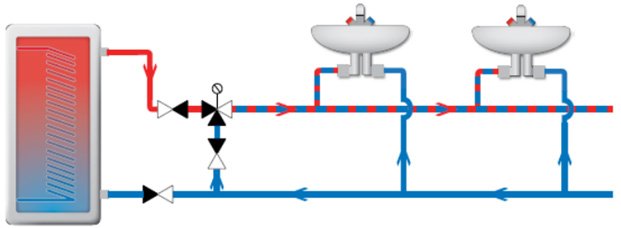

Vožtuvas ATM, naudojamas pastovios nustatytos temperatūros karšto vandens tiekimui į praustuvų maišytuvus


Priklausomai nuo praustuvų skaičiaus ir vamzdyno sistemos, gali būti naudojamas bet kurios kvs vertės vožtuvas.

ATM vožtuvas, naudojamas pastovios nustatytos vandens temperatūros palaikymui cirkuliacinėje linijoje


Priklausomai nuo praustuvų skaičiaus ir vamzdyno sistemos, gali būti naudojamas bet kurios kvs vertės vožtuvas.

Vožtuvas ATM, naudojamas pastovios nustatytos temperatūros karšto vandens tiekimui į praustuvo maišytuvą


Rekomenduojama nautodi ATM vožtuvą, kurio kvs vertė 1,6.

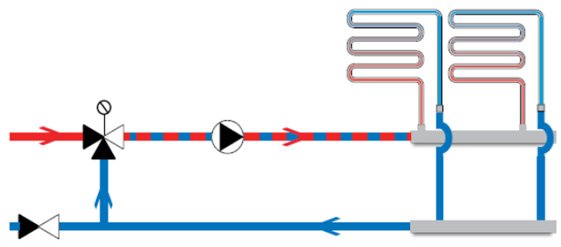

Vožtuvas ATM, naudojamas grindinio šildymo sistemoje


Dviguba skalė
Aiški nustatymo reikšmė ir dviejų tipų skalė supaprastinti ir pagreitinti nustatymą.

• Išorinės skalės reikšmės kas pusę padalos aiškiai aprašytos instrukcijoje.
• Vidinėje skalėje nurodyta temperatūra laipsniais Celsijaus – greitam norimos vandens temperatūros nustatymui.

Apsauginis dangtelis su plombavimo galimybe
Dangtelis apsaugo rankenėlę nuo atsitiktinio nustatymo pakeitimo. Plombavimo galimybė yra labai reikalinga tose vietose, kur yra svarbi nustatymo apsauga.

Įvairūs prijungimo sriegiai
Įvairių tipų ir dydžių prijungimo sriegių įvairovė suteikia galimybę išsirinkti vožtuvą įvairioms pritaikymo sritimis. Greitai montuojamas, be jokių papildomų redukcijų ar jungčių.

Šešiabriaunio rakto lizdas
Tuo atveju, kai dėl užsiteršimo ar didelio slėgio sunku pakeisti rankenėle norimą temperatūrą, į šešiabriaunio rakto lizdą įstatę raktą, galėsite lengvai tai padaryti. Tai idealus sprendimas temperatūros nustatymui, kai nėra galimybės patogiai sukti rankenėlę.

Nustatymo apžvalgos langelis
Kai dangtelis yra užplombuotas, per langelį patogu stebėti nustatytą temperatūrą.

Inovatyvi vidinė konstrukcija
Nauja vožtuvo vidaus konstrukcija yra labai efektyvi sudėtingomis hidraulinėmis sąlygomis. Be to apsauginė spyruoklė apsaugo vožtuvo termostatinį elementą nuo atsitiktinio perkaitimo.
