Vandens slėgio reduktorius BPR
Vandens slėgio reduktoriai BPR skirti slėgio vandens įvade sumažinimui iki nustatytos vertės. Ypač rekomenduojami naudoti geriamo vandens sistemose aukšto slėgio sumažinimui iki saugios vertės – apie 3 bar.
Slėgio reduktoriai BPR iš abiejų korpuso pusių turi jungtis manometrui, todėl sistemoje juos galima naudoti skirtingose montavimo padėtyse. Slėgis už reduktoriaus reguliuojamas reguliavimo varžtu. Pasukus reguliavimo varžtą pagal laikrodžio rodyklę, slėgis už reduktoriaus didėja, o pasukus prieš laikrodžio rodyklę – mažėja. Gamykliškai kiekviename reduktoriuje nustatytas 3 barų išeinančio vandens slėgis. Žalvarinio apsauginio žiedo pagalba nustatymas yra užrakinamas. Reduktorių korpuse esanti rodyklė nurodo terpės judėjimo kryptį.
Pritaikymo sritis
Vandens slėgio reduktoriai BPR skirti slėgio vandens įvade sumažinimui iki nustatytos vertės. Ypač rekomenduojami naudoti geriamo vandens sistemose aukšto slėgio sumažinimui iki saugios vertės – apie 3 bar.
Techniniai duomenys
Įvado slėgis
Maks. 25 bar
Vandens temperatūra
Maks. 80°C
Manometro jungtis
Rp ¼“
Slėgis už reduktoriaus
½“ – 1“ 0,5 – 5 bar
1 ¼“ – 3“ 1 – 5,5 bar
Korpuso medžiaga
Žalvaris CW617N
Patvirtinimai ir sertifikatai
Slėgio reduktoriai BPR atitinka slėgio direktyvą 14/68/UE ir pagal str. 4.3 (pripažintoji inžinerinė praktika) nėra žymėti CE ženklu. Vandens slėgio reduktoriai turi nacionalinio visuomenės sveikatos instituto išduotą higienos pažymėjimą.

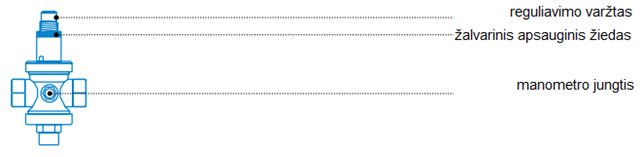

Konstrukcija
Nomenklatūra
| Art. Nr. | Pavadinimas | Slėgis už reduktoriaus | Prijungimo sriegis | Ilgis, mm | Gylis, mm | Aukštis, mm |
| 90 401 00 | Vandens slėgio reduktorius BPR | 0,5 – 5 bar | Rp ½“ | 70 | 68 | 128 |
| 90 402 00 | Vandens slėgio reduktorius BPR | 0,5 – 5 bar | Rp ¾“ | 74 | 68 | 128 |
| 90 403 00 | Vandens slėgio reduktorius BPR | 0,5 – 5 bar | Rp 1“ | 90 | 80 | 160 |
| 90 404 00 | Vandens slėgio reduktorius BPR | 1 – 5,5 bar | Rp 1 ¼“ | 120 | 95 | 215 |
| 90 405 00 | Vandens slėgio reduktorius BPR | 1 – 5,5 bar | Rp 1 ½“ | 120 | 95 | 215 |
| 90 406 00 | Vandens slėgio reduktorius BPR | 1 – 5,5 bar | Rp 2“ | 120 | 95 | 240 |
| 90 407 00 | Vandens slėgio reduktorius BPR | 1 – 5,5 bar | Rp 2 ½“ | 150 | 110 | 250 |
| 90 408 00 | Vandens slėgio reduktorius BPR | 1 – 5,5 bar | Rp 3“ | 160 | 115 | 250 |
Modeliai ir užsakymo kodai
| Modelis | Užsakymo kodas | Būsena / pakaitalas |
|---|---|---|
| Vandens slėgio reduktorius BPR | 9040100 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040200 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040300 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040400 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040500 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040600 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040700 | Būsena tikslinama |
| Vandens slėgio reduktorius BPR | 9040800 | Būsena tikslinama |
